Sur le schéma d’un montage en parallèle, on peut lire I = 2,5A, et I2 = 0,75A, l’intensité I1 serait :
3,25.
1,75.
6.
4.

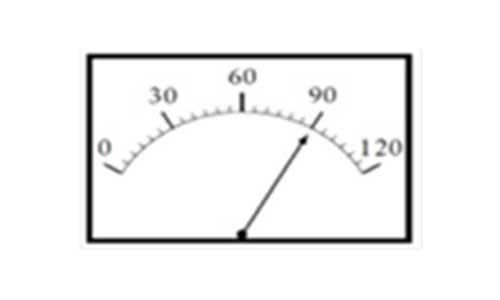

Une photo de l’ampèremètre utilisé par Hubert pour mesure l’intensité du courant qui circule dans la lampe (L1) est représentée ci-dessous. Le calibre utilisé est 5A. Hubert peut-il mesurer un courant de 7A sans changer le calibre de cet ampèremètre :
Oui.
Non.
Une photo de l’ampèremètre utilisé par Hubert pour mesure l’intensité du courant qui circule dans la lampe (L1) est représentée ci-dessous. Le calibre utilisé est 5A. Quelle est l’intensité du courant dans cette lampe :
8.
3.
3,75.
Une photo de l’ampèremètre utilisé par Hubert pour mesure l’intensité du courant qui circule dans la lampe (L1) est représentée ci-dessous. Le calibre utilisé est 5A. Le nombre de divisions que comporte cet ampèremètre est :
90.
5.
10.
120.
